Kompleksowa Modernizacja Baterii Kompensującej Energię Bierną
Tło projektu i kontekst rynkowy
Wraz ze wzrostem cen na rynku Towarowej Giełdy Energii, rosną też opłaty za energię bierną pojemnościową oraz indukcyjną. Klient na przełomie roku 2024/2025 stał się właścicielem stacji transformatorowej i zawarł umowę z OSD Stoen Operator. Dotychczas był refakturowany przez inny podmiot. Nasza szybka diagnoza i sprawna modernizacja baterii uchroniła Klienta przed kilkutysięczną karą za energię bierną. Zanim przyszła pierwsza faktura bateria była już zmodernizowana i gotową do pracy.
- Określenie głównych celów projektu – zarówno technicznych, jak i biznesowych – oraz oczekiwanych rezultatów przed przystąpieniem do modernizacji.
- Klient oczekiwał wysokiej jakości podzespołów, szybkości realizacji prac oraz maksymalnej redukcji poziomu energii biernej.
- Usunęliśmy bierną w 100%, podzespoły najwyższej jakości, a cały proces w krócej niż 30 dni.
Nasza współpraca z Klientem, ma początek w obszarze sprzedaży energii elektrycznej w formule stała cena, a kolejny krok to głęboka analiza stanu technicznego systemu kompensacji mocy biernej. W trosce o pełne wsparcie oraz kompleksową obsługę, zdecydowaliśmy się na szczegółową diagnostykę aktualnie pracującej baterii kompensującej – urządzenia, które odgrywa kluczową rolę w optymalizacji kosztów operacyjnych i efektywności energetycznej całej instalacji.
Diagnoza i Wykryte Problemy
Wstępna Analiza
- Cel: Ocena jakości i stanu technicznego baterii, które umożliwiłyby określenie potencjalnych
- Metodyka badań i diagnostyki: Wizja lokalna w rozdzielni i oględziny baterii w pierwszym etapie oceny. Kolejnym krokiem był pomiar ilości kVarh generowanych w sieci elektroenergetycznej, ilość kWh, zmienna harmoniczna i wiele innych istotnych parametrów.
Nie obyło się bez termowizji i zdjęć termowizyjnych, które pokazują temperaturę zwojów i baterii, są czynnikiem oceny ich wyeksploatowania.
Opracowanie Koncepcji Modernizacji

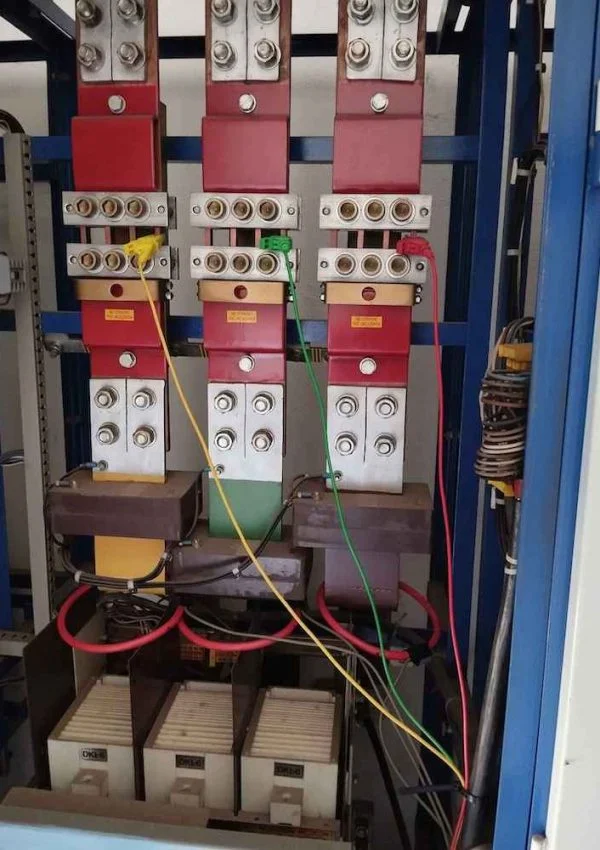

Na podstawie szczegółowej wyceny oraz materiałów technicznych renomowanych firm niemieckich (m.in. KBR, Elhand, Siemens, Schrack) przygotowaliśmy kompleksowy plan remontu. Głównym elementem modernizacji była rewitalizacja automatycznej baterii kondensatorów BK-EL-94SL (nr 680/2/94).
Propozycja Rozwiązania – Modernizacja Systemu
Kluczowe Działania Remontowe
- Wymiana uszkodzonych elementów: Wszystkie komponenty, które uległy awarii, zostały zastąpione nowymi, spełniającymi najwyższe standardy jakości.
- Instalacja kondensatorów: Zastosowaliśmy kondensatory produkcji niemieckiej w wersji maksymalnie wzmocnionej – premium Ultra Heavy Performance. Ich charakterystyka obejmuje:
- Gwarantowaną żywotność do 250 tys. godzin pracy.
- Przystosowanie do pracy przy podwyższonym napięciu 440V.
- Podwyższoną trwałość, co jest kluczowe dla długoterminowej niezawodności systemu.
Harmonogram prac i etapy realizacji
- Prezentacja etapów wdrożenia modernizacji – od diagnozy, przez wycenę, aż po testy końcowe – wraz z czasowymi ramami realizacji.
- Pomiary sieci (10 dni) i termowizja
- Akceptacja oferty
- Kompletacja podzespołów (14 dni)
- Testy baterii pod pełnym obciążeniem w Instytucie Elektroenergetyki (1 dzień)
- Demontaż poprzednich-wyeksploatowanych/zużytych podzespołów i montaż nowych urządzeń (1 dzień)
Testowanie i Certyfikacja
- Testy obciążeniowe: Po modernizacji bateria zostanie poddana testom pod pełnym obciążeniem, aby upewnić się, że działa zgodnie z założeniami projektowymi.
- Badania odbiorcze: Urządzenie zostanie przekazane do badań w Instytucie Energetyki w Warszawie, gdzie przeprowadzone zostaną szczegółowe testy weryfikujące poprawność działania.
- Aktualizacja dokumentacji: Do instrukcji obsługi dołączony zostanie protokół z badań, deklaracja zgodności WE oraz nowa tabliczka znamionowa z oznaczeniem CE. Dodatkowo, zostanie przygotowany schemat instalacji wraz z informacjami ostrzegawczymi i dodatkowymi oznaczeniami wymaganymi przez prawo unijne. Bez tych oznaczeń urządzenie musiałoby być uznane za niebezpieczne i wyłączone z eksploatacji.
Wyniki Finansowe i Operacyjne
Szybki Zwrot z Inwestycji!
Już po 3 miesiącach od przeprowadzenia modernizacji zaobserwowaliśmy znaczący zwrot z inwestycji. Oszczędności osiągnięte dzięki efektywnie działającej baterii były wystarczającym argumentem, który skłonił Klienta do podpisania długoterminowej umowy z naszą firmą.
Analiza ekonomiczna i ROI
Szczegółowa analiza zwrotu z inwestycji, przedstawiająca oszczędności finansowe oraz wpływ modernizacji na budżet Klienta.
- Kary za energię bierną przy poziomie generowanych kVarh wynosiłyby miesięcznie 7.000 zł netto.
- Koszt modernizacji, nowych podzespołów, montażu i szkolenia pracownika z obsługi urządzenia wynosił 20.000 zł netto.
- Zwrot z inwestycji nastąpił po już 3 miesiącach od montażu.
Korzyści długoterminowe
- Zastosowanie sprawdzonych i najwyższej jakości podzespołów daje klientowi pewność, że na rachunku nie pojawią się kary za energię bierną.
- Klient nie martwi się, że bazując na nieznanych firmach lub wątpliwych materiałach, bateria zapali się lub spowoduje spalenie instalacji elektrycznej.
- Długoterminową eliminacja energii biernej pozwala na przeznaczenie tych środków na modernizację oświetlenia, cyfryzację pomiarów energii, usprawnienie rozliczeń z najemcami.
- Wewnętrzna sieć Klienta jest również mniej obciążona, posiada większą wydajność i nie generuje problemów technicznych.
Innowacyjne Rozwiązania Technologiczne
System Regulacji Mocy Biernej
UWAGA: Nasze urządzenie wyróżnia się innowacyjnym rozwiązaniem, które opiera się na regulacji mocy biernej przy użyciu dławików – bez stosowania tradycyjnych kondensatorów. W odróżnieniu od konkurencyjnych systemów, które:
- Wykorzystują tańsze rozwiązania polegające na stałym załączeniu dławika o dużej mocy oraz regulacji poprzez kondensatory klasycznej baterii,
- Ograniczają czas działania kompensatora do okresu życia kondensatorów (kilka lat) oraz powodują stałe zużycie mocy czynnej (około 10%), przekształcając ją w ciepło.
Nasz system zapewnia:
- Długoterminową stabilność – bateria dławików ma trwałość porównywalną z suchymi transformatorami (do 30 lat),
- Naturalną odporność dławików na przepięcia w sieci nn oraz na zniekształcenia, co gwarantuje bezawaryjną pracę przez wiele lat.
OnMedia Doświadczenie i Pozycja na Rynku
Nasza firma specjalizuje się w kompensacji mocy biernej już od 26 lat, wprowadzając na polski rynek jedne z pierwszych baterii dławikowych. Nasze innowacyjne rozwiązania i precyzyjny dobór komponentów.
UWAGA – nasza bateria posiada innowacyjne rozwiązanie regulacji mocy biernej dławikami bez kondensatorów. Konkurencyjne firmy nie posiadając odpowiedniego regulatora do kompensacji indukcyjnej stosują pełną wad za to tańszą w zakupie protezę polegajacą na załączeniu na stałe dławika dużej mocy i regulowaniu mocy biernej załączeniem kondensatorów klasycznej baterii. W rezultacie uzyskują kompensator o ograniczonym czasie działania do czasu życia kondensatorów (kilka lat), który dodatkowo stale zużywa na dławiku znaczną moc czynną (ok, 10% mocy dławika) zamieniając ją na ciepło. Ponadto pomiędzy załączonym na stałe dławikiem a kondensatorami może wystąpić rezonans 3-harmonicznej dla niesymetrycznego obciążenia i bardzo szybkie uszkodzenie kondensatorów, które nie podlega gwarancji. Nasza prawidłowo eksploatowana bateria dławików ma trwałość taką jak suche transformatory tj. 30 lat i nie obawia się znacznych przepięć w sieci nn ani znacznych zniekształceń – dławiki są na to w sposób naturalny odporne.
Specjalizujemy się w kompensacji mocy biernej już od 26 lat. Baterie dławikowe do kompensacji mocy biernej wprowadziła na rynek polski jako jedna z pierwszych firm zajmujących się elektroenergetyką.
Pierwsza w Polsce (i na świecie) nowoczesna bateria do kompensacji mocy pojemnościowej nn pracuje w Instytucie Łączności w Zegrzu.
